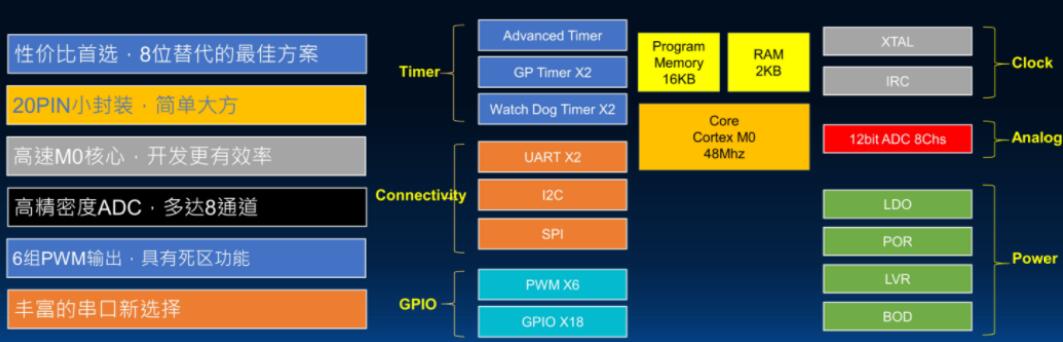

MM32F0010概述

靈動微電子新產品MM32F0010使用內核M0的高性能32位微控制器，工作頻率最高可達48MHz，內置高速存儲器，豐富的增強型I/O端口和外設連接到外部總線。MM32F0010系列工作電壓為2.0V∼5.5V，工作溫度范圍（環境溫度）-40?C∼85?C常規型和-40?C∼105?C擴展型（V）。多種省電工作模式保證低功耗應用的要求。并提供QFN20和TSSOP20共2種封裝形式。靈動微總代理英尚微電子可提供開發板、例程及必要的FAE支持等產品服務
根據不同的封裝形式，器件中的外設配置不盡相同。這些豐富的外設配置，使得本產品微控制器適合于電機驅動和應用控制、醫療和手持設備、PC游戲外設和GPS平臺、工業應用、警報系統、視頻對講、和暖氣通風空調系統等多種應用場合。

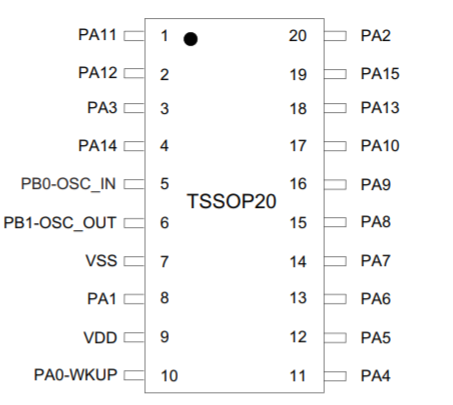

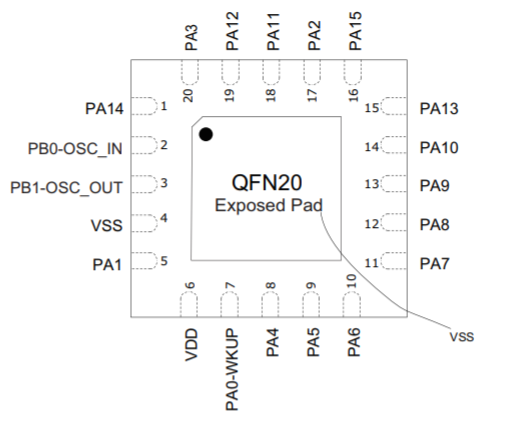

MM32F0010引腳分布


ARM?Cortex-M0核心并內嵌閃存和SRAM
ARM®的Cortex®-M0處理器是最新一代的嵌入式ARM處理器，它為實現MCU的需要提供了低成本的平臺、縮減的引腳數目、降低的系統功耗，同時提供卓越的計算性能和先進的中斷系統響應。

ARM®的Cortex®-M0是32位的RISC處理器，提供額外的代碼效率，在通常8和16位系統的存儲空間上發揮了ARM內核的高性能。MM32F0010擁有內置的ARM核心，因此它與所有的ARM工具和軟件兼容。

內置閃存存儲器
最大16K字節的內置閃存存儲器，用于存放程序和數據。

內置SRAM
最大2K字節的內置SRAM

低功耗模式
產品支持低功耗模式，可以在要求低功耗、短啟動時間和多種喚醒事件之間達到最佳的平衡。

睡眠模式
在睡眠模式，只有CPU停止，所有外設處于工作狀態并可在發生中斷/事件時喚醒CPU。

停機模式
在保持SRAM和寄存器內容不丟失的情況下，停機模式可以達到最低的電能消耗。在停機模式下，HSI的振蕩器和HSE晶體振蕩器被關閉。可以通過任一配置成EXTI的信號把微控制器從停機模式中喚醒，EXTI信號可以是16個外部I/O口之一、PVD的輸出的喚醒信
號。

待機模式
待機模式可實現系統的最低功耗。該模式是在CPU深睡眠模式時關閉電壓調節器。內部所有的1.5V部分的供電區域被斷開。HSI和HSE振蕩器也都關閉,可以通過WKUP引腳的上升沿、NRST引腳的外部復位、IWDG復位喚醒或者看門狗定時器喚醒并復位。SRAM和寄存器的內容將被丟失。
